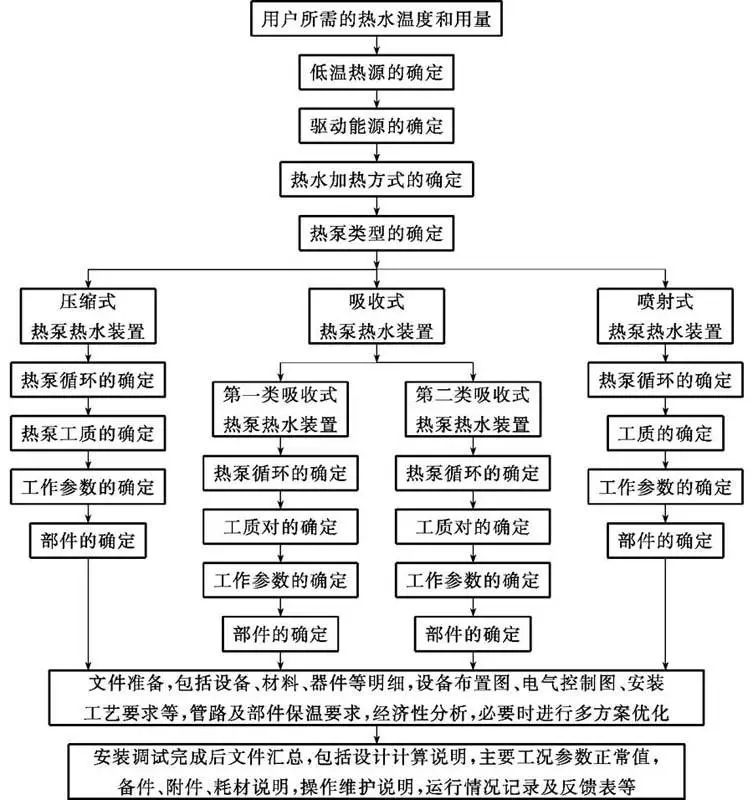

热泵热水装置的基本设计流程

用户所需的热水温度包括温度的变化范围及控温精度；热水用量包括不同季节的用水量变化范围及一天中的用水量变化规律。

热水加热方式包括一步加热方式和循环加热方式，前者指冷水流过热泵热水装置一次即升温到所需热水温度，也称快速式；

后者指冷水进入储水箱中被逐步加热升温至所需温度，也称储水式。

一步加热方式（快速式）热泵热水装置

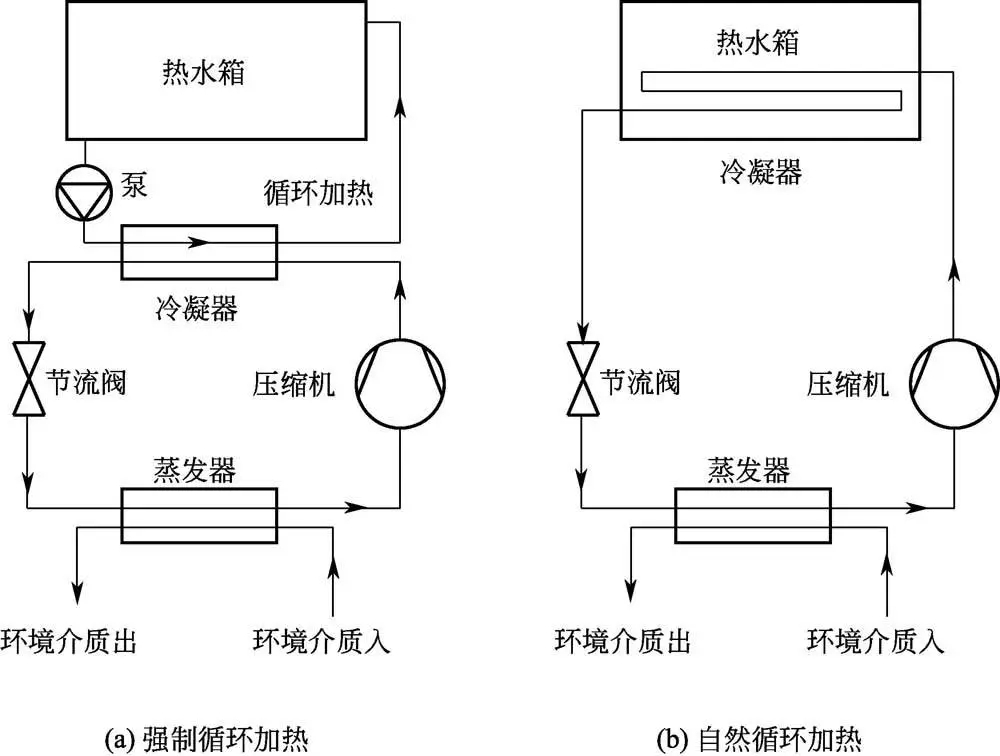

循环加热方式（储水式）热泵热水装置

设计过程中还应进行热泵热水装置的变工况特性分析（包括装置在低温热源、热水温度及用量等变化时，装置的能源效率变化情况，装置的工作参数是否超出部件的允许值等），装置的容量调控方法分析（如何调节各部件适应用户用热水量的变化要求、满足用户热水温度及其控温精度的要求等），运行策略优化（根据用户所在地的峰谷电价等能源政策、气候数据、用户用水习惯对装置进行运行管理）等工作。
