在商用空气源热泵大型系统中，传统的并联配置模式虽然简单易行，但在面对高流量需求和大系统阻力时，往往暴露出能耗高、初投资大、控制复杂等问题。随着系统规模的不断扩大，这些局限性日益凸显。本文通过深入分析串联再并联配置的技术原理，为暖通工程师和系统设计者提供科学的配置方案和实用的指导建议。

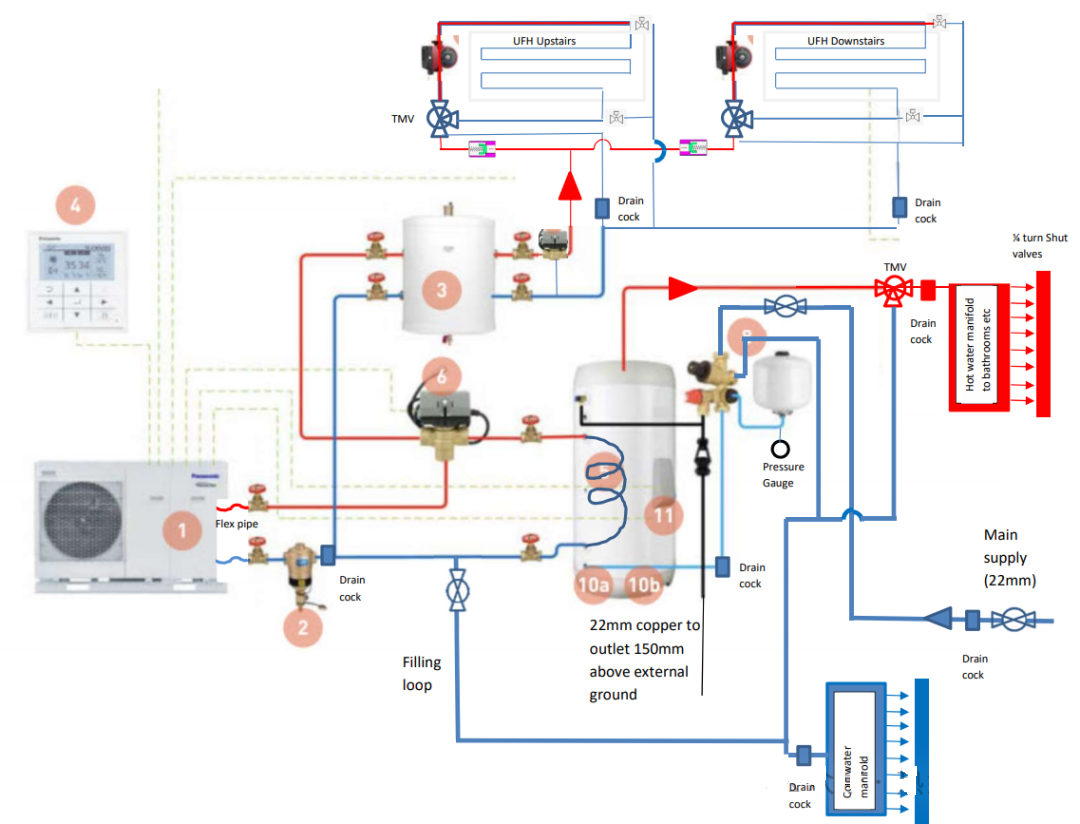

1.技术原理与参数变化

串联再并联配置的核心思想是通过改变主机和水泵的连接方式，优化系统的流量分配和阻力特性。在传统的并联模式下，每台主机独立连接至主管路，系统总流量为各主机流量之和。例如，单台主机所需流量为20立方米/h，10台主机并联后总流量需求高达200立方米/h。这种配置虽然降低了单路阻力，但需要大流量水泵和高口径管道，初投资和运行成本均较高。

而在串联再并联配置中，主机首先两两串联，形成多个串联单元，再将串联单元并联至主管路。串联部分的特点是流量不变，阻力叠加；并联部分则是阻力不变，流量叠加。以10台主机为例，两两串联后形成5个串联单元，每个单元的流量仍为20立方米/h，但阻力为单台主机的两倍。将这些串联单元并联后，系统总流量需求降至100立方米/h，仅为并联模式的一半。

根据泵的串联与并联原理，串联泵的性能曲线是通过在相同流量下叠加扬程得到的。对于两台相同性能的泵串联运行，总扬程为单台泵扬程的两倍，而流量保持不变。并联泵的性能曲线则是通过在相同扬程下叠加流量得到的，两台相同泵并联运行时，总流量为单台泵流量的两倍，扬程保持不变。

数学模型可以进一步说明这一原理。设单台主机的流量为Q，阻力为H，则n台主机并联后的总流量Q= n × Q，总阻力H≈ H（忽略主管路阻力变化）。而将主机两两串联后再并联，串联单元数为m = n/2，每个串联单元的流量为Q，阻力为2H。并联后的总流量Q = m × Q = n/2 × Q，总阻力H ≈ 2H。

这种配置带来的直接好处是流量需求的大幅降低。系统流量从200立方米/h减少到100立方米/h，意味着可以选择更小规格的水泵和管道，显著降低初投资。同时，由于串联增加了主机部分的阻力，系统总阻力会有所上升，但通过合理的设计和优化，可以控制在可接受范围内。

另一个重要影响是系统运行温差的增大。在出水温度不变的情况下，流量减半意味着系统温差加倍。根据热力学公式Q = m × c × ΔT，其中Q为换热量，m为质量流量，c为比热容，ΔT为温差。当换热量Q保持不变，流量m减半时，温差ΔT必然加倍。这种增大温差的特性在某些应用场景下非常有利，例如需要高温输出的采暖系统或低温输入的冷却系统。

所以在比较时还要考虑出水温度的增加对空气源热泵本身能效的影响。假设室外环境温度为7℃ ，其他外部影响因素都不变，只改变出水温度。

那么影响是非线性的：从35℃到40℃，每升高1度，COP下降约（4.5-4.1）/ 4.5 / 5 ≈ 1.8%。而从50℃到55℃，每升高1度，COP下降约（2.9-2.4）/ 2.9 / 5 ≈ 3.4%。温度越高，每升高一度的“代价”就越大。

累计损失巨大：将出水温度从高效的35℃提升到55℃，COP值从4.5暴跌至2.4，总能效损失高达46.7%。这意味着，生产同样的热量，后者的耗电量几乎是前者的两倍。

2.多维度效益评估

从能耗角度分析，串联再并联配置显著降低了水泵的功率消耗。水泵功率与流量的三次方成正比，即P ∝ Q³。当流量从200立方米/h降至100立方米/h时，理论水泵功率可降至原来的1/8。考虑实际运行中阻力增加的影响，实际水泵节能效果仍十分显著。

以某品牌水泵性能曲线为例，流量200立方米/h时，扬程需达到25m，水泵功率约为22kW；流量100立方米/h时，即使扬程需增至40m（考虑串联增加的阻力），水泵功率也仅约为15kW。计算过程如下：P = (Q × H × ρ × g) / (3.6 × 10^6 × η)，其中ρ为水密度1000kg/m³，g为重力加速度9.8m/s²，η为水泵效率取0.7。代入数据可得：P = (200 × 25 × 1000 × 9.8) / (3.6 × 10^6 × 0.7) ≈ 21.8kW；P= (100 × 40 × 1000 × 9.8) / (3.6 × 10^6 × 0.7) ≈ 15.2kW。功率降低约30%。

初投资方面，水泵和管道系统的成本大幅降低。流量200立方米/h的水泵价格通常在5-8万元，而流量100立方米/h的水泵价格仅为2-4万元。管道系统方面，流量减半意味着管径可以减小1-2个规格。例如，200立方米/h流量需要DN200管道，100立方米/h流量仅需DN150管道。DN200管道价格约800元/米，DN150管道约500元/米，按100米管道计算可节省3万元。

阀门和配件成本也随之降低。大口径阀门价格昂贵，例如DN200蝶阀价格约3000元/个，而DN150蝶阀仅约1500元/个。系统中共需10个这样的阀门，可节省1.5万元。保温材料和其他配件的成本也有相应降低。

运行成本方面，电费节省显著。以上述水泵功率计算，并联配置年耗电量：21.8kW × 24h/d × 180d/y = 94176kWh（按采暖季180天计算）；串联再并联配置年耗电量：15.2kW × 24h/d × 180d/y = 65664kWh。年节电量28512kWh，按电价0.8元/kWh计算，年节省电费约2.28万元。

维护成本也有所降低。小流量水泵的轴承、机械密封等易损件价格更低，更换周期更长。管道系统流速降低，减轻了腐蚀和磨损，延长了系统使用寿命。控制系统的简化也降低了维护复杂度。

虽然这种系统在水泵耗电和初投资、维护成本角度来讲有优势，但也要系统考虑出水温度增加带来空气源热泵能效降低所增加的耗电费用，综合考虑是否要串联。

3.实际工程案例验证

某大型商业综合体项目，总建筑面积12万平方米，采暖面积8万平方米，峰值热负荷4800kW。原设计采用16台300kW空气源热泵主机并联配置，单台主机流量25立方米/h，系统总流量400立方米/h。水泵选型为流量400立方米/h，扬程28m，功率45kW。管道系统采用DN250主干管，系统阻力较大，运行能耗高。

经优化设计改为串联再并联配置：16台主机两两串联，形成8个串联单元，每个单元流量25立方米/h，阻力为单台主机的两倍（约60kPa）。并联后系统总流量200立方米/h，较原设计降低50%。水泵重新选型为流量200立方米/h，扬程35m（考虑串联增加的阻力），功率22kW。

改造后运行数据对比如下：水泵功率从45kW降至22kW，降低51%；系统运行温差从原设计的5℃增至10℃，提高了热交换效率；主机运行时间减少，部分负荷下效率提高；系统总能耗降低约30%，年节省运行费用约15万元。

4.应用场景与设计要点

串联再并联配置特别适用于以下场景：大型商业建筑、区域能源站、工业供热系统等流量需求大、系统阻力高的场合；需要高温输出或低温输入的应用，如高温采暖、工艺加热等；系统空间有限，需要减小管道尺寸的项目；对运行成本敏感，要求高能效的绿色建筑项目。

设计时需注意以下要点：主机串联数量不宜过多，一般以2-3台为宜，过多会增加阻力且控制复杂；水泵选型需准确计算系统阻力，考虑串联增加的阻力损失；管道系统设计要保证水力平衡，各并联支路阻力应基本相等；控制系统需能够独立调节每个串联单元，实现灵活启停。

根据缓冲水箱的连接原则，串联再并联系统中缓冲水箱的设置也很关键。串联单元宜采用串联缓冲水箱，保证温度分层和热效率；并联部分宜采用并联缓冲水箱，降低流动阻力并提高系统稳定性。这种混合配置能够兼顾串联和并联的优势，实现系统性能的最优化。

不同季节的运行策略也需要优化。在过渡季节，可以停用部分串联单元，降低流量和能耗；在极端天气条件下，可以全部投入运行，保证供热能力。这种基于负荷预测的运行策略能够最大限度地提高系统能效。

维护保养方面，串联再并联配置需要特别关注串联主机的均衡磨损。由于串联主机运行参数相同，容易出现同步老化的现象。建议定期轮换主机位置，延长设备使用寿命。水质管理也很重要，防止结垢和腐蚀增加系统阻力。

5.结论与展望

串联再并联配置在大型空气源热泵系统中具有显著优势：流量需求降低50%，大幅减少水泵和管道初投资；运行温差增大，提高热交换效率；水泵能耗降低30%以上，运行成本显著减少；系统可靠性提高，维护简便；控制灵活性增强，部分负荷效率提升。笔者认为，该系统可以应用于出水温度较低的系统，且流量的降低势必会影响到系统的流量平衡，管网、末端在进行选择时也要考虑流量降低带来的影响。

实际工程案例证明，这种配置在大型商业和工业项目中具有很好的适用性。特别是在当前倡导节能减排的背景下，串联再并联配置为大型热泵系统提供了一种节能解决方案的选项。

未来研究方向包括：优化串联单元的数量和配置方式；开发智能控制算法，实现系统性能实时优化；研究新型材料和技术，进一步降低系统阻力和成本；探索与其他可再生能源系统的集成应用，实现多能源互补。

作为暖通工程师和系统设计者，应当根据具体项目条件，科学评估各种配置方案的优缺点，选择最适合的技术路线。串联再并联配置虽然需要更精细的设计和计算，在大型空气源热泵系统设计中，这种配置值得深入研究和推广应用。
