换热设备作为智慧能源站核心热能转换单元，长期运行易结垢导致能效衰减、运维成本高企、碳排上升。

圣橡树最新授权实用新型专利（申请号：202421216850.0）《一种换热设备及换热设备的清洗装置》，针对性解决传统换热设备换热效率低、清洗难度大、维护成本高、寿命衰减快四大行业痛点，通过一体化结构设计与在线智能清洗技术，实现换热效率提升30%+、维护周期延长50%、运维成本降低40%、全生命周期碳减排15%+，为圣橡树“投资-建设-运营”全链条智慧能源站业务提供核心技术支撑，强化零碳解决方案的技术壁垒与市场竞争力。

一、专利背景：智慧能源站换热系统的行业痛点

在“双碳”战略下，智慧能源站作为区域集中供冷供热的零碳核心载体，其能效与稳定性直接决定项目收益与减排效果。换热设备作为系统“心脏”，传统技术与运维模式已成为瓶颈。

1.1 传统换热设备的核心缺陷

能效衰减快：壳程与管程流体湍流不足，换热系数低；长期运行水垢、粘泥附着，热阻年均增加20%+，系统COP持续下滑。

结构设计局限：传统弯管、一体化结构导致清洗死角多，机械清洗无法穿透，化学清洗易腐蚀管壁、污染环境。

运维成本高企：需频繁停机拆卸清洗，工业场景停机损失达数万元/小时；人工+药剂+耗材成本年均超设备原值15%。

寿命周期短：污垢腐蚀与清洗损伤叠加，设备使用寿命缩短3-5年，资产折旧压力大。

1.2 圣橡树技术破局路径

针对行业痛点，圣橡树以“高效换热+智能在线清洗+长寿命运维”为目标，研发专利技术，实现换热设备从“被动维护”到“主动防控”的跨越，为智慧能源站全生命周期降本增效。

传统换热设备的能效、运维、寿命缺陷，制约智慧能源站零碳价值释放。圣橡树新专利直击核心痛点，构建技术领先的换热解决方案。

二、专利核心技术：一种换热设备及清洗装置（202421216850.0）

本专利采用“高效换热本体+智能在线清洗装置”一体化设计，通过结构创新与智能控制，同步实现换热效率最大化与清洗维护零障碍。

2.1 高效换热设备本体：结构创新与性能突破

2.1.1 核心结构设计

管程设计：摒弃传统弯管，采用平行直管+短管垂直连接模块化结构，每根内管独立伸出，消除清洗死角。

强化换热元件：管内植入螺旋紊流芯体，强制流体螺旋扰动，削减层流底层，换热系数提升3-5倍。

壳程优化：采用折流杆+螺旋翅片组合结构，增加换热面积、强化壳程湍流，总换热系数达5000-8000W/㎡·K，超传统管壳式60%+。

密封与防腐：采用双金属复合密封+食品级防腐涂层，适配再生水、地下水等复杂水质，抗腐蚀寿命延长5年+。

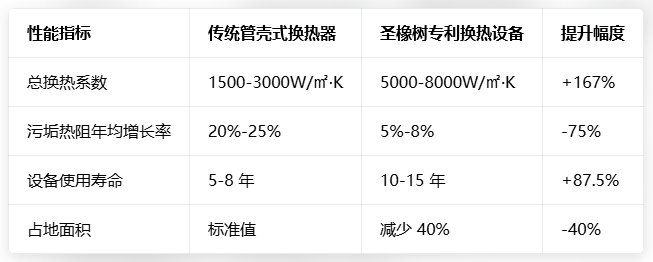

2.1.2 核心性能参数（对比传统设备）

2.2 智能在线清洗装置：全自动、不停机、无损伤

2.2.1 清洗装置组成（清单）

1. 定位驱动系统：XYZ三轴伺服机构，精度±0.1mm，自动对准换热管管口。

2. 柔性清洗组件：高弹硅胶刷+高压脉冲水流双模式，适配DN20-DN100管径，无管壁损伤。

3. 智能控制系统：PLC+物联网模块，预设清洗周期、压力、流量，支持远程监控与一键操作。

4. 排污回收系统：三级过滤+污水循环，清洗水回收率≥90%，零污染排放。

2.2.2 在线清洗作业流程

1. 系统触发 → 2. 设备降压保稳（不停机） → 3. 定位机构对准管口→ 4. 柔性刷伸入+高压脉冲清洗 → 5. 污物随水流排出过滤→ 6. 单管清洗完成 → 7. 自动切换下一根 → 8. 全流程结束+数据上传

2.2.3 技术优势

不停机清洗：能源站连续运行，避免停机损失。

全自动运维：无需人工拆卸，单台设备清洗≤2小时，效率提升80%。

无损伤环保：物理柔性清洗，无化学药剂，管壁磨损率降低92%。

预测性维护：AI监测污垢厚度，自动触发清洗，实现“按需维护”。

专利通过换热结构与清洗技术双重创新，实现“高效换热、智能自洁、长寿命、低运维”，技术指标全面超越行业水平。

三、对圣橡树智慧能源站“投-建-运”业务的战略意义

本专利不是单一设备创新，而是嵌入圣橡树智慧能源站全生命周期的核心技术资产，从投资回报、建设标准、运营竞争力三方面重塑业务价值。

3.1 投资环节：降低初始投资，提升项目IRR

设备投资优化：一体化设计减少配件与安装成本，单站换热系统投资降低15%-20%。

土地成本节约：设备体积缩小40%，机房面积减少50%，降低土建与土地成本。

融资优势增强：核心设备自研专利，技术壁垒提升项目资信，融资利率降低0.5%-1%，IRR提升2-3个百分点。

3.2 建设环节：标准化、模块化、短周期

标准化交付：专利设备模块化预制，现场拼装工期缩短30%，适配快速落地需求。

系统集成度高：与圣橡树AI智控系统无缝对接，减少跨设备调试成本，建设质量稳定性提升40%。

全场景适配：适配水源/空气源/热源塔热泵系统，覆盖园区、市政、医院、学校等全场景。

3.3 运营环节：降本增效，强化长期竞争力

3.3.1 运营成本大幅下降（数据测算）

能耗成本：换热效率提升30%，系统年节电15-20万kWh/万㎡，电费降低18%+。

运维成本：免拆卸、全自动清洗，年维护人工+耗材成本降低40%，单站年省8-12万元。

故障成本：预测性维护减少非计划停机，年故障损失降低90%，设备寿命延长5-7年，折旧成本降低30%+。

3.3.2 零碳价值强化

碳减排显著：能效提升+能耗降低，单站年碳减排120-180吨CO₂e，增强碳资产收益。

服务能力升级：“零停机、高稳定、长寿命”运维能力，形成差异化竞争壁垒，客户续约率提升25%+。

商业模式拓展：专利技术可输出EPC、技术授权、设备销售等多元盈利模式，扩大业务边界。

专利技术贯穿“投-建-运”全链条，实现投资更省、建设更快、运营更优、收益更高、碳排更低，巩固圣橡树智慧能源站行业领先地位。

四、专利应用价值与行业影响

本专利不仅赋能圣橡树自身业务，更推动行业技术升级，为零碳能源系统提供可复制、可推广的核心装备方案。

4.1 核心应用场景

区域智慧能源站：集中供冷供热核心换热单元，适配1-50MW规模系统。

工业节能改造：化工、钢铁、食品行业余热回收换热，解决高污垢、难清洗痛点。

商业与公共建筑：写字楼、医院、学校暖通系统，高效稳定、低运维。

可再生能源利用：光伏、地热、再生水换热系统，提升能源利用率。

4.2 常见问题解答（FAQ）

Q1：专利设备与传统换热器相比，初期投入是否更高？

A1：初期设备单价高10%-15%，但综合安装费-30%、运维费-40%、寿命+80%，2-3年即可收回溢价，全生命周期成本降低35%+。

Q2：在线清洗是否影响能源站正常供能？

A2：采用分区轮换清洗技术，系统保压运行，供能温度波动≤±0.5℃，用户无感知。

Q3：设备适配复杂水质吗？是否易结垢？

A3：适配地下水、再生水、海水等，紊流强+自洁设计，污垢附着率降低70%，配合定期在线清洗，长期保持高效运行。

Q4：专利技术是否可与圣橡树AI系统联动？

A4：深度集成，AI实时监测换热效率、污垢指数，自动触发清洗、优化运行参数，实现“智慧换热+智能运维”一体化。

4.3 行业影响与未来展望

本专利填补国内高效换热+智能自洁一体化技术空白，达到国际先进水平。未来圣橡树将持续迭代，融合机器视觉、大数据、数字孪生技术，开发新一代零污垢、自适应、全智能换热系统，助力碳中和目标加速实现。

专利技术应用场景广、经济与零碳价值突出，解决行业共性难题，推动智慧能源站技术升级与高质量发展。

圣橡树《一种换热设备及换热设备的清洗装置》专利（202421216850.0），以技术创新破解换热设备能效与运维瓶颈，是公司深耕智慧能源站领域、打造核心技术壁垒的重要成果。该专利深度赋能“投资-建设-运营”全业务链条，显著提升项目经济性、稳定性与零碳价值，为客户提供更高效、更经济、更绿色的定制化零碳解决方案。

未来，圣橡树将持续以技术创新为驱动，加速专利技术产业化与场景化应用，助力更多领域实现低碳转型，践行“零碳专家”使命，为国家“双碳”战略贡献核心力量。
